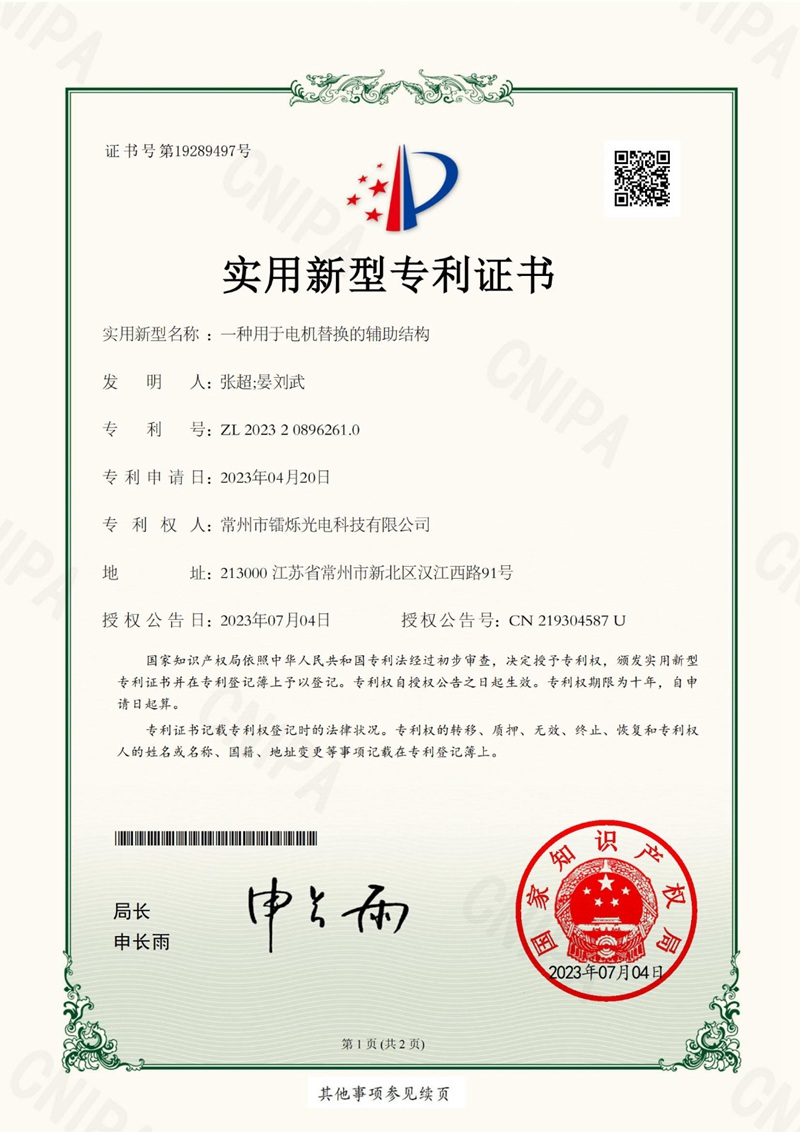

實用新型名稱 ：一種用于電機替換的輔助結構
發 明 人：張超;晏劉武
專 利 號：ZL 2023 2 0896261.0
專 利 申 請 日：2023年04月20日
專 利 權 人：常州市鐳爍光電科技有限公司
地 址：213000 江蘇省常州市新北區漢江西路91號
授 權 公 告 日：2023年07月04日 授 權 公 告 號：CN 219304587 U

摘要：本實用新型涉及機械技術領域，且公開了一種用于電機替換的輔助結構，包括托板，所述托板的頂部固定裝配有原法蘭，所述托板的中部轉動連接有轉軸，所述轉軸的頂端固定裝配有轉桿，所述原法蘭的中部固定套接有固定環，所述托板的底部固定裝配有立板，所述立板的底部固定裝配有固定板，所述立板的外壁固定設有外殼。通過設置的原法蘭、托板、固定殼、滾珠、安裝槽裝置，使用者在需要對電機進行替換時，可直接將托板與原電機安裝位置對接固定，隨后再將新電機與新電機安裝法蘭的中部固定，而經過計算得出原電機安裝長度后更換合適長度的轉環以及連接桿，此時新電機輸出軸可通過連接桿以及轉環的配合將動力傳遞至設備中，從而提高了使用者對電機的替換效率。
